【作品名称】
TiScope · TiDB 集群透视仪
【选择的创作方向】
这是一个可以拿去直接运行的工具！
【作品说明】
集群状态散在 tiup、pd-ctl、cdc 三条命令里，数字看得见、含义看不懂。TiScope 把它聚成分层架构图，就地解释「为什么这么判」：副本为何是 3、Region 为何在搬、节点为何扣分。tiup、pd-ctl、cdc 可通过web页面直接操作，无需再在命令行执行。
先看张图：
先说一个我反复遇到的场景
新同事接手集群，第一件事是问：「我们集群到底长什么样？」
你让他跑 tiup cluster display。
每个字都对，但讲不出故事。 他看完还是不知道 5 个 TiKV 和 2 个 TiFlash 是什么关系，不知道 Region 为什么是 16290 而不是 5430，不知道 store limit 调完之后集群里发生了什么。
TiFlash 的 Leaders 恒为 0，新手会以为那台挂了
问题从来不是拿不到数据，而是拿到的数据不会自己说话。
TiScope 想做的事就一句：先用真实数据把架构画出来，再在图上解释为什么，最后让运维动作就发生在图旁边。

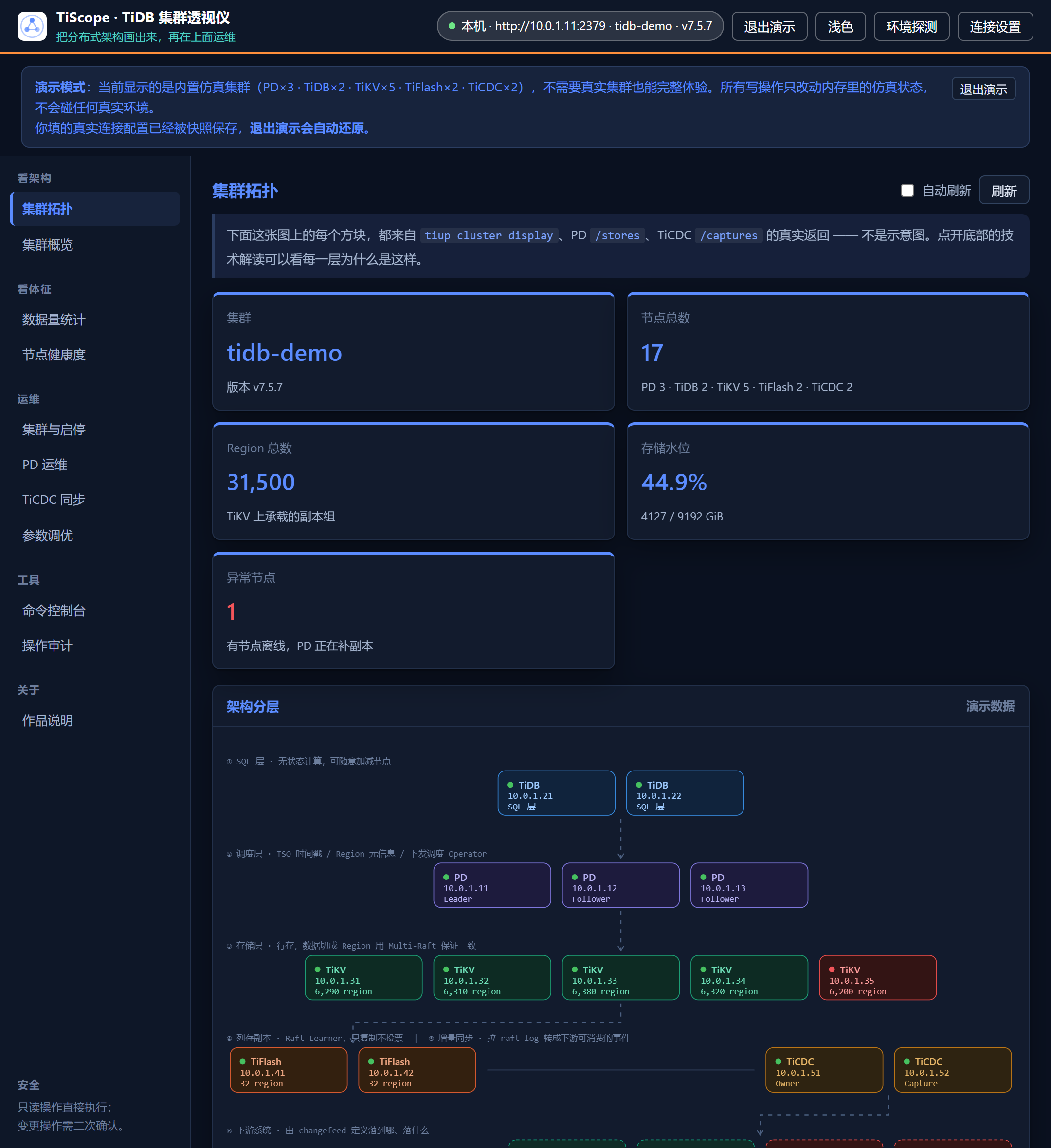

一、看得见：分层拓扑 + 数据流动画
SQL 层 → 调度层 → 存储层，再分叉成列存副本与增量同步两条链路，
一路画到 MySQL / Kafka 下游。

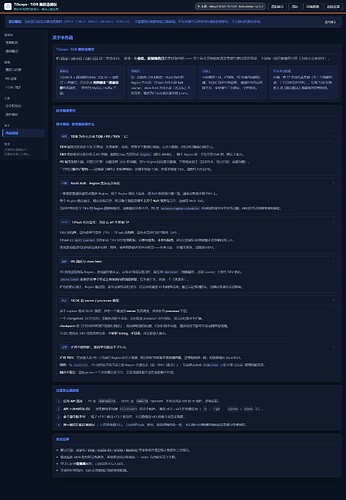

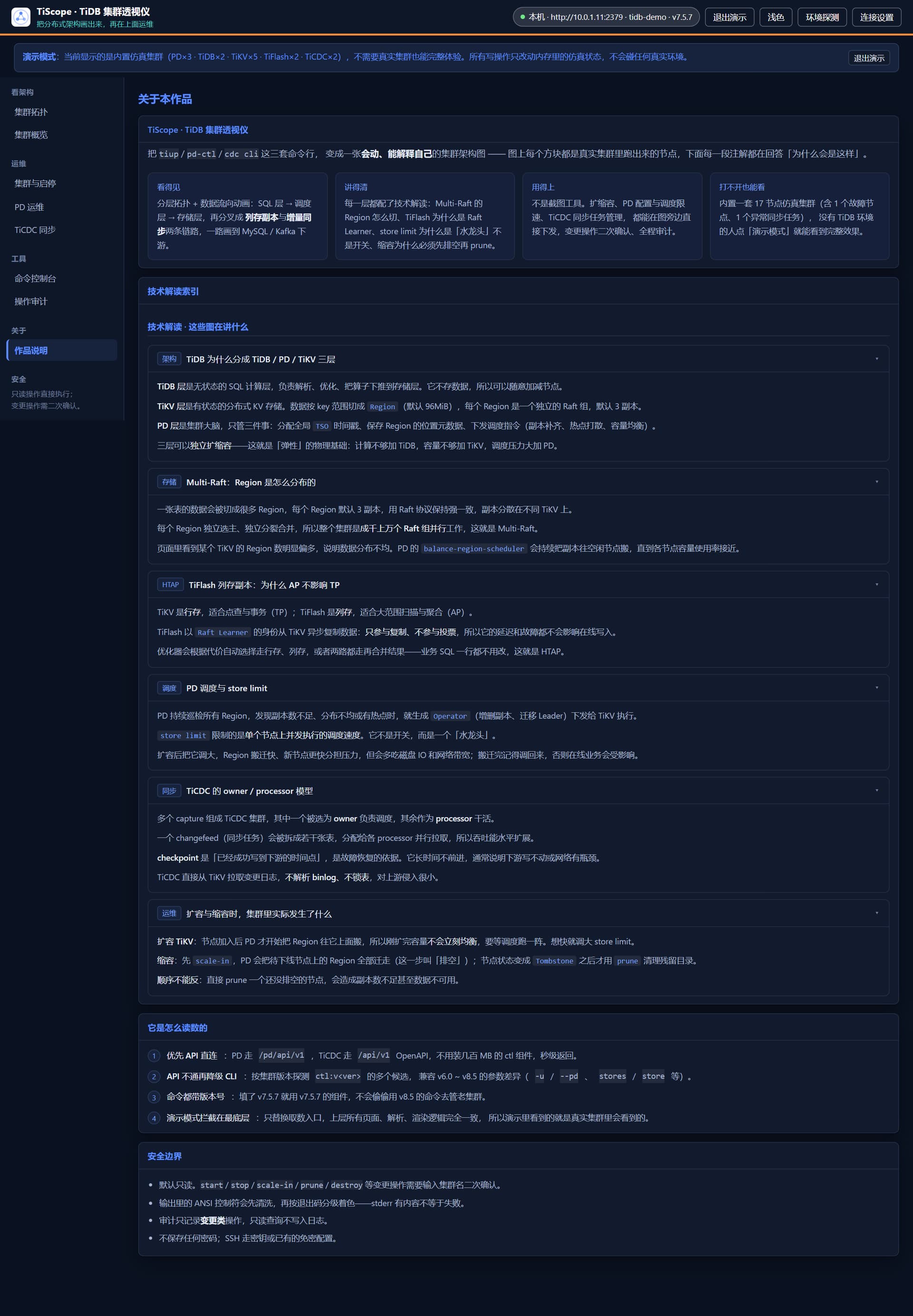

二、讲得清：6 段技术解读，就地展开
架构 / Multi-Raft / HTAP / 调度 / TiCDC / 扩缩容，每段都写在对应图层的旁边，
不是另开一个文档。
比如「为什么缩容必须先排空再 prune」：直接 scale-in 会留下 Tombstone 状态的 store， PD 会一直等它回来。tiup cluster prune 才是真正清理元数据的那一步。
这两步在图上是分开的两个按钮，中间有明确提示。
三、用得上：不是截图工具
扩缩容、PD 配置与调度限速、TiCDC 同步任务管理，都能在图旁边直接下发。
危险命令拦截 + 二次确认 + 审计落盘，一个都不少。
四、看体征：我到底有多少数据？哪个节点不好、为什么不好？
这是我最想做、也最容易做错的两块。

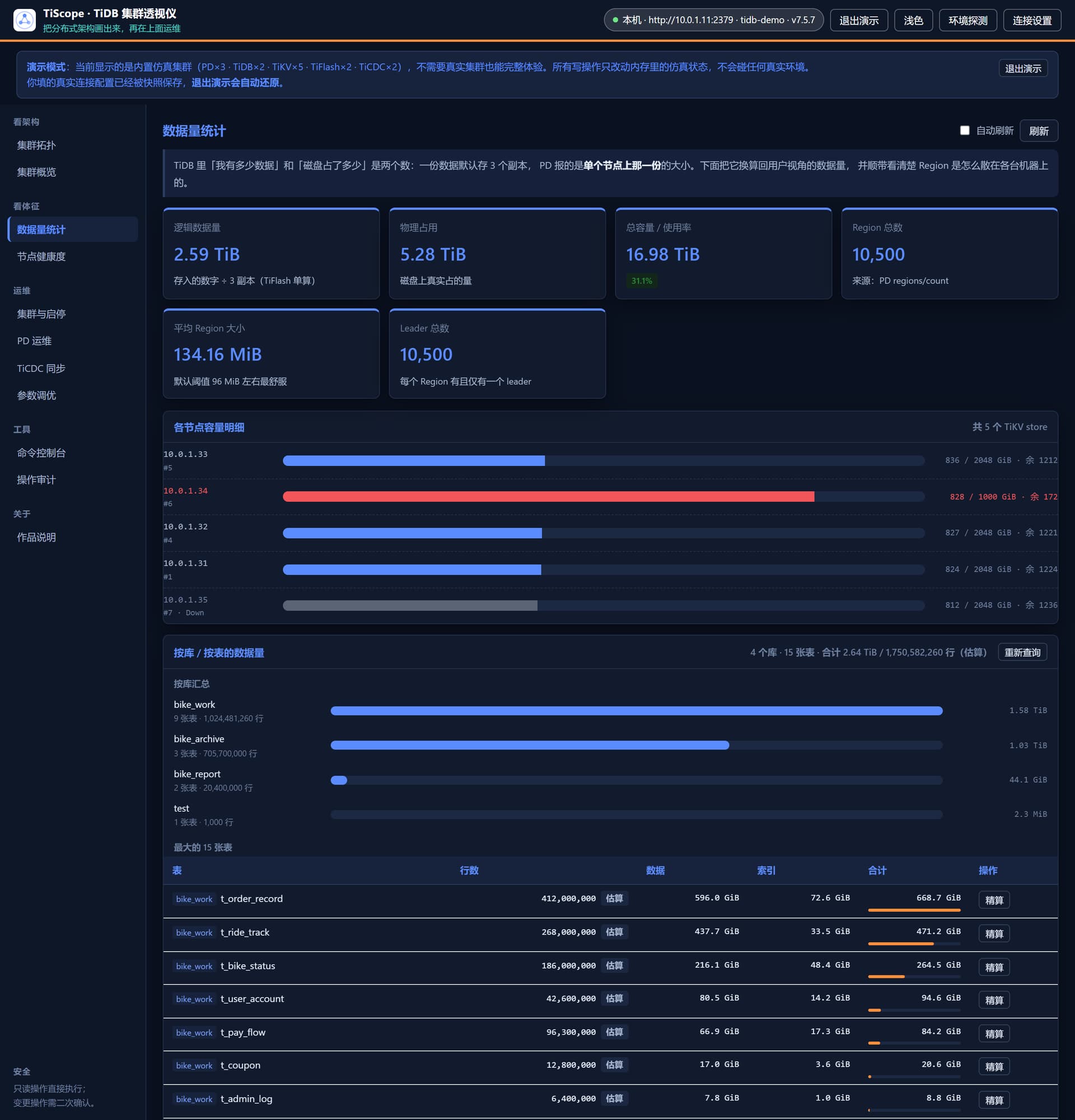

数据量统计 —— 逻辑量（÷ 副本数，TiFlash 单算）与物理占用分列，
Region 两种口径标明来源，副本倾斜与 Leader 倾斜分开看，
外加按库按表的数据量（行数 + 数据/索引大小，按大小倒序）。

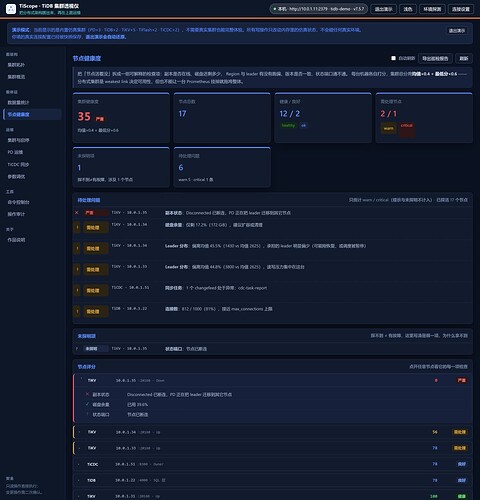

节点健康度 —— 100 分制 + 五档评级，每个节点可展开看到每一条检查项的判定依据。
给分数很容易，给理由才有用。
五、替你盯着：从「看清当下」到「持续运转」
- 磁盘水位预测：对历史采样做线性外推，回答「照当前增速还有几天到 80% 水位线」。
磁盘满是慢性病，而扩容 + 排空要好几天 —— 等红了才动手已经晚了
-
一键巡检报告：结论、问题逐条、数据量与水位、分数趋势，拼成 Markdown 下载
-
健康度告警：服务端后台盯着健康分，只在状态迁移时（变坏 / 升级 / 恢复）推一条到
企业微信 / 钉钉。刷屏的告警很快就会被人忽略 —— 告警的价值密度比覆盖频率重要
六、知道了要改，但改成多少？
这是运维里最消耗人的一段：参数名记不住（PD 有 55+ 项配置、TiDB 有 600+ 个系统变量），
数字不敢给（给小了没效果，给大了把生产打挂），改法不确定（有的能在线改，有的要滚动重启）。

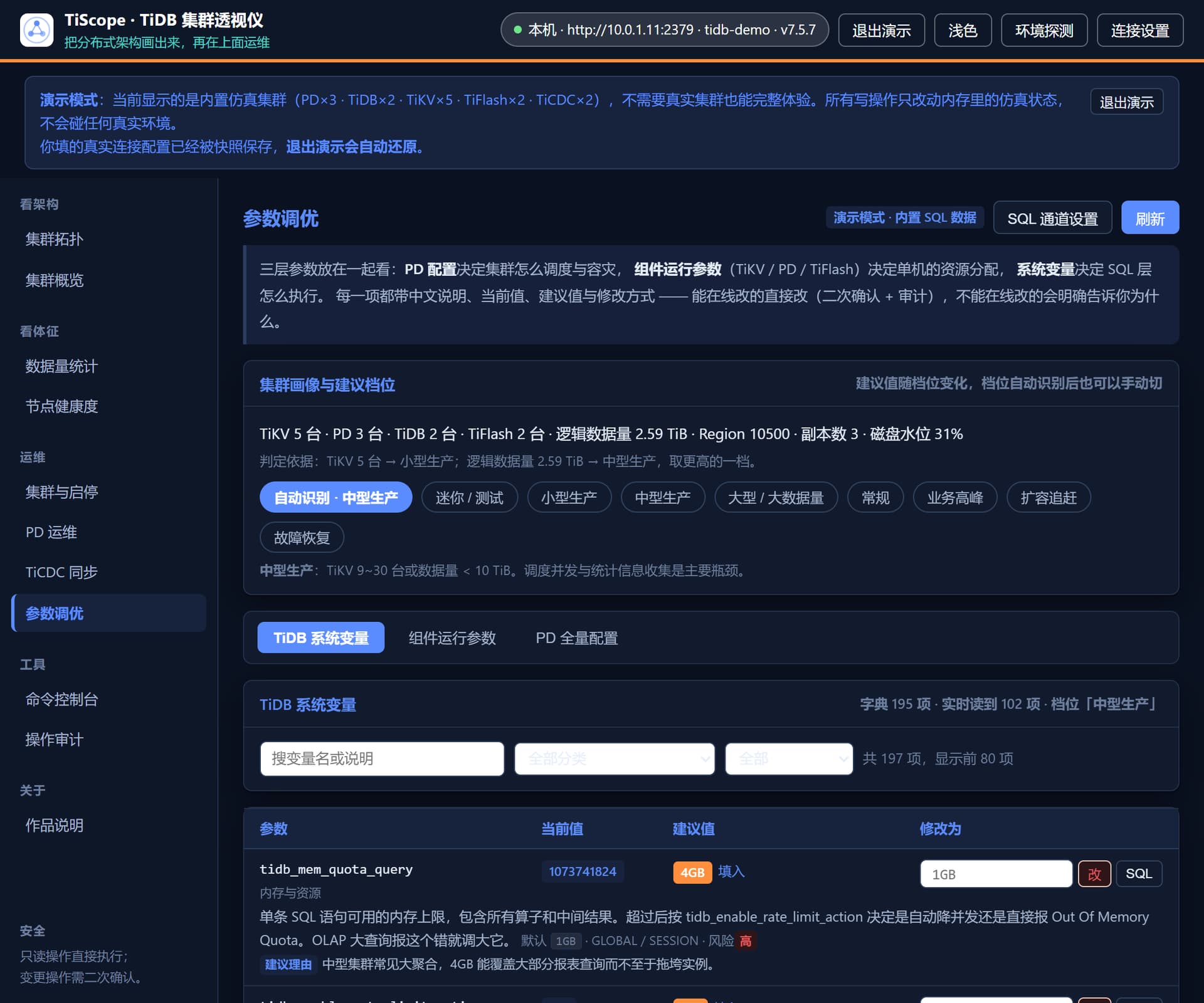

参数调优把三层参数放在一页：PD 配置 / 组件运行参数 / TiDB 系统变量，
每一项都带中文说明、当前值、建议值、修改方式。
- 知道改什么：195 个系统变量 + 79 项 PD 配置的中文说明，与集群实时读到的值叠加。
字典没收录的变量也照样列出来 —— 真实集群有 600+ 个变量，只覆盖字典那部分等于没列全
-
知道改成多少：按集群画像（TiKV 台数 + 数据量取更高档）自动判档，每档给出建议值和理由
-
知道怎么改：能在线改的一键下发；改不了的明确告诉你为什么

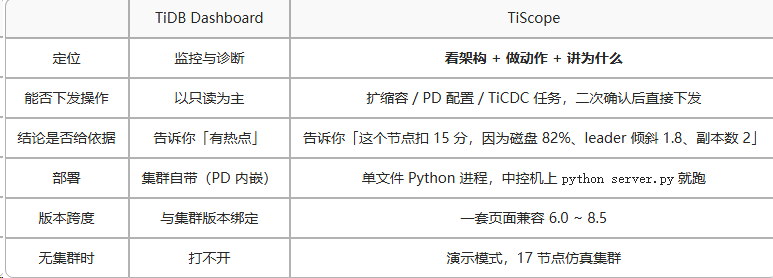

七、你可能会问：Dashboard 不是已经有了吗
肯定要问，我自己也问过。说实话，TiDB Dashboard 在监控深度上远超 TiScope ——
Prometheus 时序、Key Visualizer 热力图、Profiling、慢查询分析，
这些 TiScope 不做，也不打算做。它俩不是替代关系。
TiScope 补的是另外三块：
三点补充：
- 闭环。Dashboard 里看到热点，下一步还是要回到命令行去改。TiScope 里看到，
下一步就在旁边 —— 改完立刻能看到新的调度状态。
- 解释。这是我最在意的。给分数很容易，给理由才有用 —— 尤其是你要把结论
甩给不懂 TiDB 的人看的时候。
- 能装上。真实客户环境里，Dashboard 常常只在部分集群开着，
中控机也不一定允许装 Docker。一个 python server.py 就能跑的东西，落地阻力小得多。
至于演示模式，它是给培训用的：新人入职第一周，让他先看图，再学命令，
比直接丢一份 tiup cluster display 的输出友好得多。
九、30 秒跑起来
零依赖：Python 标准库，无第三方包、无构建步骤、无框架、无 CDN。
（部署目标是生产中控机 —— 那种机器上装包要审批、pip 源可能不通、Python 可能是 3.6。
能直接跑起来，比用什么框架重要得多。）
git clone https://gitee.com/fengshuhui/tiup-web.git
cd tiup-web
python server.py --port 8686
# 打开 http://127.0.0.1:8686
没有 TiDB 集群也能看：点右上角「演示模式」，内置 17 节点仿真集群
（含 1 个故障节点、1 个异常同步任务）。
演示模式不会动你的真实配置：进演示前会把
cluster / version / PD / TiCDC
快照进
demo_backup，退出时原样还原。
版本兼容：6.0 ~ 8.5。7.5 与 8.5 的命令差异（比如 cdc cli 的 --server vs --pd）、
ctl 组件下载慢导致的超时、老版本没有 status.available 字段，都有兜底。

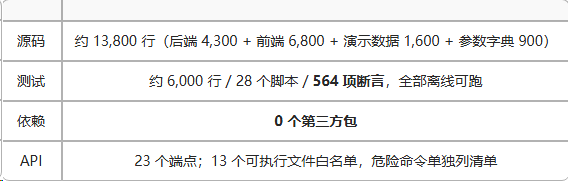

项目规模
使用的 AIGC 工具说明
官方要求说明创作手段，这里如实交代，不夸大也不藏着：
主要工具：
- WorkBuddy（AI 编程助手） —— 全程主力。从「能不能做个可视化页面」这句需求开始，
到架构设计、代码编写、回归测试、截图、演示视频脚本，都是对话式完成。
本贴的初稿与排版也由它生成，再由我逐段核对技术表述、补上真实排障细节。
- AI 图像生成模型（AI 绘画） —— 开头那张四格漫画的 4 张 Q 版插画。
我出分镜与画面描述，模型生成插画；文案、编号、排版、去水印是我做的
（AI 画中文几乎必乱码，所以插画里一个汉字都没放，文案全部由 HTML 排版）。
- ffmpeg + Playwright（脚本化，非 AI 生成内容） —— 演示视频的 13 个分段、
中文字幕叠加与转场由 tests/make_video.py 自动合成，没有使用 AI 视频生成工具。

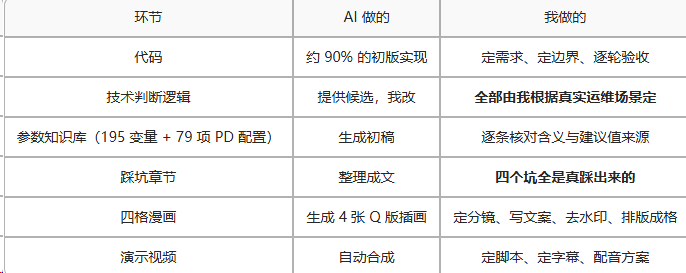

AI 参与到了什么程度（这点我想说清楚）：
没有用 AI 生成视频和音乐 —— 演示视频是 ffmpeg 按脚本合成的（画面全是真机截图）。
四格漫画的插画是 AI 画的，但它的文案和「梗」来自我自己的日常工作：
第 ① 格那个对着 tiup cluster display 发懵的人，就是几年前刚接手集群的我。
这是一个真能连真集群的运维工具，不是概念演示 。
安全
-
默认只读；变更类操作二次确认，并落审计
-
命令白名单 + 参数校验，危险命令（销毁、删除数据目录）直接拒绝
-
SQL 通道只放行
SELECT / SHOW / SET / EXPLAIN，想跑 DDL/DML 请去命令控制台走确认流程 -
SQL 密码只存在进程内存，不写配置文件、不进日志
-
默认监听 0.0.0.0。生产中控机上请加--host 127.0.0.1或配防火墙，
不要直接暴露到公网
想听听大家的意见
目前我自己最想补的三件事：
-
慢查询 / 热点表的下钻：现在能看到哪台 store 热，还看不到是哪张表把它打热的
-
多集群对比：手里有 3 套集群时，逐个切着看很累
-
巡检报告的定时投递：现在能一键导出 Markdown，还没做定时邮件
如果你也有「这个数字看不懂」「这个操作不敢点」的时刻，欢迎在评论里告诉我 ——
这类反馈比功能需求更值钱，因为它指向的是工具没说清楚的地方。
源码与演示
-
源码：https://gitee.com/fengshuhui/tiup-web
也可以直接下载运行，解压密码123456
unzip -P ‘123456’ tiup-web.zip
sh restart.sh
tiup-web.zip (244.5 KB) -
演示视频：
Issues 和 PR 都开着，README 里有完整的启动说明和目录介绍。
