【作品名称】大促洪峰下的 TiDB
【选择的创作方向】使用场景呈现
【作品形式】海报
【作品介绍/描述】以电商大促为背景，把下单、库存、支付与经营分析放在一张图里，解读 TiDB 的分布式 SQL、TiKV 多副本存储、水平扩展，以及 TiFlash 与 TiKV 的 HTAP 协作。
【使用的 AIGC 工具】

  • ChatGPT 图像生成（imagegen）：生成电商人物、场景和 Agent 插画，并修正画面细节。

  • Codex：辅助编写排版程序，绘制技术关系、角色标签及清晰的中文文字。
    【作品链接/文件】

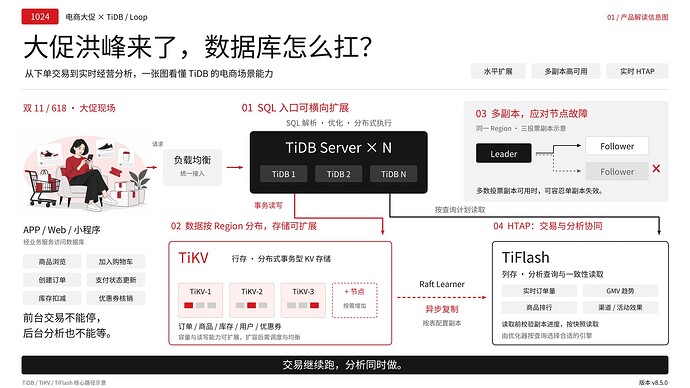

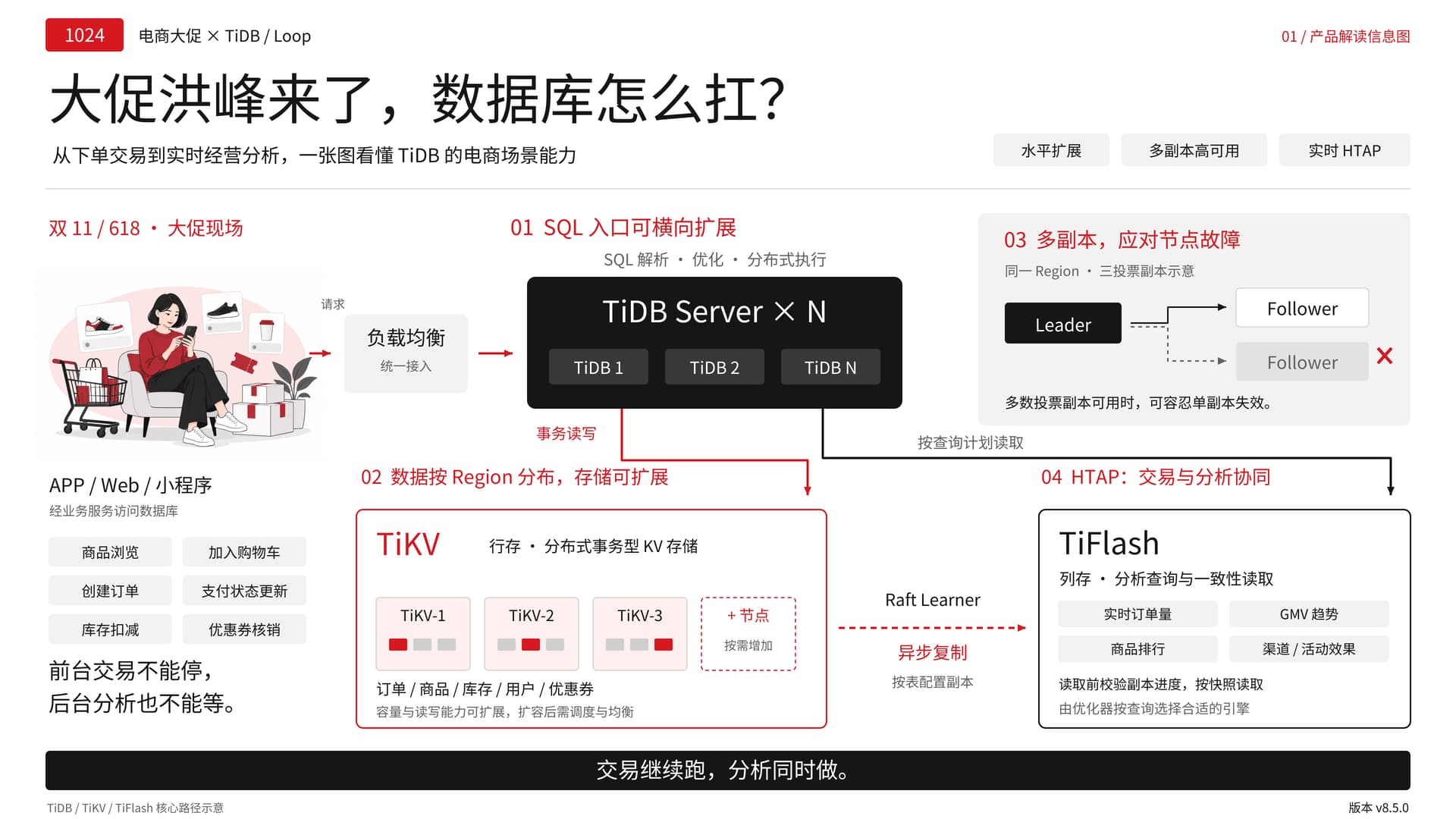

    TiDB电商大促信息图
    TiDB电商大促信息图1920×1080 145 KB

    【创作说明】
    双 11、618 的大促现场，消费者在浏览商品、创建订单，运营人员也在关注订单量、商品排行和活动效果。借着这两类业务，顺着图中的路径理解 TiDB 的分工。

    图中把产品能力分成四部分：负载均衡后的 TiDB Server 处理 SQL；TiKV 按 Region 分布数据并支持扩展；Raft 多副本支撑一致性与高可用；TiFlash 为适合的分析查询提供列存能力。

    几个条件也保留在图里：扩容需要规划和数据均衡；Raft 需要多数投票副本可用；TiFlash 副本按表配置，采用异步复制，在读取时校验进度并按快照读取。查询使用哪个存储引擎由优化器结合配置与代价选择。

    图中只展开核心 SQL 与存储路径，完整部署还包括 PD 等组件；数据库之外的应用、缓存、支付接口和业务幂等没包含在演示之内。

3 个赞
2

kv和Flash 数据 重中之重。

1 个赞
3

这可 TiCool 了！电商大促 TiDB 一栈式承载！
恭喜老师您的作品审核通过，可进入下一阶段社区投票～ 期待创作更多有趣的场景作品呀！

4

感谢您参与 1024 AIGC 黑客松并分享这么精彩的作品！温馨提醒：在您的图文/视频作品中，如果使用了外部素材（如特定字体、网图、视频片段或背景音乐），请注意确认其商用/开源授权。建议优先使用开源免费可商用素材（如思源黑体、阿里普惠体、Unsplash 等），或保留素材来源说明。尊重版权，让我们的创意走得更远，祝您取得好成绩！
