在海量数据和复杂业务场景交织的今天，传统数据库“要么只能做高并发交易（OLTP），要么只能做大规模分析（OLAP）”的物理技术边界正在被打破。作为开源分布式 HTAP 数据库的代表，TiDB 凭借其独特的存算分离和行列混合架构，真正实现了一套系统同时支撑混合负载的需求。

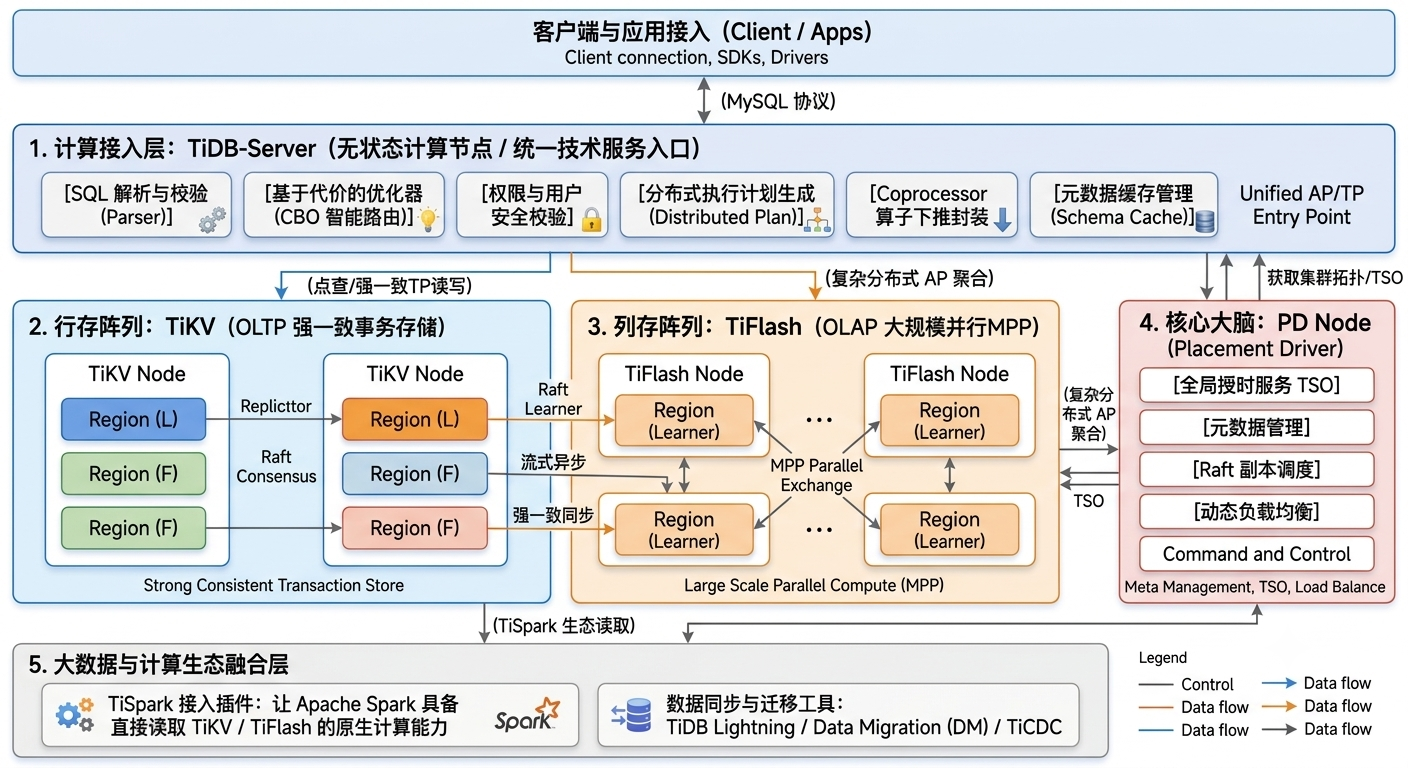

基于最新的 TiDB 核心架构全景图，根据个人的理解，深度拆解这台精密工业级引擎的四大核心层级与五大关键组件。
一、 流量大门：计算接入层 (TiDB-Server)
位于架构图最上方的 TiDB-Server，是整个集群无状态的（Stateless）计算节点，也是所有客户端与应用程序的统一接入入口。它兼容 MySQL 协议，这意味着你的业务代码无需重构，即可直接连接。
作为一个纯粹的计算层，TiDB-Server 内部不保存任何业务数据，而是集成了以下核心功能组件：
- SQL 解析与校验 (Parser)：负责将客户端发来的明文 SQL 语句进行词法和语法分析，构建成抽象语法树（AST）。
- 基于代价的优化器 (CBO 智能路由)：这是 TiDB 实现 HTAP 的智能大脑。优化器会同步收集行存与列存的统计信息，并计算不同方案的物理资源代价。当面对复杂聚合查询时，它会自动将请求路由到列存阵列；面对高并发点查时，则秒级路由到行存阵列。
- 分布式执行计划生成 (Distributed Plan)：将复杂的 SQL 转化为适合分布式集群并发执行的任务网络。
- Coprocessor 算子下推封装：为了避免数据大范围跨网络传输，TiDB-Server 会将过滤、聚合等算子“打包下推”给底层存储节点，在靠近数据的地方完成初步计算。
- 元数据缓存管理 (Schema Cache)：缓存表结构、索引等元数据，极大加快权限校验和 SQL 编译速度。
二、 核心大脑：控制与调度层 (PD Node)
PD (Placement Driver) 是整个分布式集群的“总指挥官”和“全局时间源”，它通常由多个节点构成，内部基于 Raft 协议保证自身的高可用。
PD 在集群中承担着全局视角下的 Command and Control 任务，核心功能包括：
- 全局授时服务 (TSO)：在分布式事务中，各节点判断事务先后的依据就是时间戳。PD 能够提供全局单调递增、高并发的物理与逻辑复合时间戳（TSO），这是实现分布式强一致性事务（如二阶段提交）的绝对基石。
- 元数据管理：实时掌握整个集群中所有数据块（Region）的物理分布和状态。
- Raft 副本调度与动态负载均衡：PD 像雷达一样监控每个物理存储节点的 CPU、内存和磁盘负载。一旦发现某个存储节点过热，或者数据副本丢失，PD 会在线下达命令，让底层数据块自动、无感地迁移搬家。
三、 双剑合璧：混合存储层 (TiKV & TiFlash)
TiDB 真正强悍的地方在于它同时拥有行存和列存两套阵列，并且它们完美地有机结合在一起。
2. 行存阵列：TiKV (OLTP 强一致事务存储)
TiKV 是一个分布式的键值（Key-Value）存储引擎。数据在物理上被切分成大约 96MB 大小的 Region（数据块）。
- Raft Consensus（共识算法）：Region 内部采用多副本机制。图中可以看到，一个 Region 包含 Leader (L) 和 Follower (F)。所有的写请求和主要读请求都由 Leader 处理，随后通过 Raft 协议实时、强一致地同步给 Follower，确保金融级的防灾高可用。
3. 列存阵列：TiFlash (OLAP 大规模并行 MPP)
TiFlash 是响应分析型业务的专用列式存储引擎。
- Raft Learner 流式异步强一致同步：这是实现事务隔离与性能解耦的绝妙设计。TiFlash 中的数据是通过 Raft 协议流式同步过来的，但它在 Raft 组里扮演的是 Learner（学习者） 角色。它只读不写，不参与 Raft 投票选举。这意味着，哪怕你在 TiFlash 上跑再复杂的 AP 报表、把 CPU 压到 100%，也绝对不会卡死或拖慢 TiKV 的线上交易，做到了真正的物理隔离。
- MPP Parallel Exchange（大规模并行计算）：在面对多表大关联、大范围聚合时，TiFlash 节点之间可以打破壁垒，直接通过高速网络进行跨节点的数据交换（Shuffle）与协同并行计算，让分析算力随着节点数量的增加实现线性扩展。
四、 生态无缝链接：大数据与计算生态融合层
除了核心的读写引擎，TiDB 还在外围构建了丰富的数据生态，打破数据孤岛：
-
TiSpark 接入插件：让 Apache Spark 生态圈能够直接读取 TiKV 和 TiFlash 中的底层数据。大数据工程师无需繁琐的 ETL 导出过程，就能利用 Spark 强大的多维分析和机器学习生态直接进行原生计算。
-
数据同步与迁移工具链：
TiDB Lightning：用于海量数据的快速离线快速导入。Data Migration (DM)：用于将上游传统的 MySQL 实例在线实时同步到 TiDB。TiCDC：通过拉取底层 Raft 变更日志，实现毫秒级的数据变更捕获（CDC），方便将数据高可靠地同步到 Kafka、下游其他数据库或作为异地容灾备份。
💡 结语
从客户端的 MySQL 协议接入，到 TiDB-Server 的 CBO 智能算力路由，再到 PD 的全局调度，以及底层 TiKV 与 TiFlash 行列混合、互不干扰的 Raft 同步流，TiDB 用一套非常优雅的分布式解耦架构，回答了现代企业对于“高并发 TP 交易”与“实时 AP 分析”的终极追求。无论是出海合规下的全球多活，还是大健康、大金融领域的混合负载，这套新一代的架构都已经成为了开源分布式数据库领域的坚实标杆。
